Cet acti9 c120n est un disjoncteur miniature multistandard basse tension (mcb). Il s'agit d'un disjoncteur 1p avec 1 pôle protégé, un courant nominal de 125 a et une courbe de déclenchement c. La capacité de coupure de court-circuit nominale icu est jusqu'à 3 ka à 380 vca à 415 vca conformément au standard iec/en 60947-2. Ce produit est conforme à la norme industrielle iec/en 60898-1 et à la norme résidentielle iec/en 60947-2. Ce disjoncteur miniature associe des fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d'isolation. La présence de bande verte garantit un contact ouvert physiquement et permet d'effectuer un travail en toute sécurité sur le circuit en aval. Elle présente une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un niveau de performance industrielle élevé elle a une endurité électrique allant jusqu'à 20 000 cycles et une endurité mécanique allant jusqu'à 20 000 cycles. La tension de fonctionnement ue passe de 380 vca à 415 vca. La tension d'isolement nominale ui est de 500 vca. Sa classe de limitation 3 (selon la norme iec/en 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail din. Sa largeur est de 3 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est iv. La couleur du produit est blanche (ral 9003). Les dimensions sont (w) 27 mm x (h) 81 mm x (d) 73 mm. Le poids est de 0,321kg. Il possède un degré de protection ip20 (selon la norme cei 60529) sur ses bornes. La température de fonctionnement est de -25°c à +70°c. La température de stockage est de -40°c à +85°c.

C120n 1p 80a d 10000a 240 /415v disjoncteur

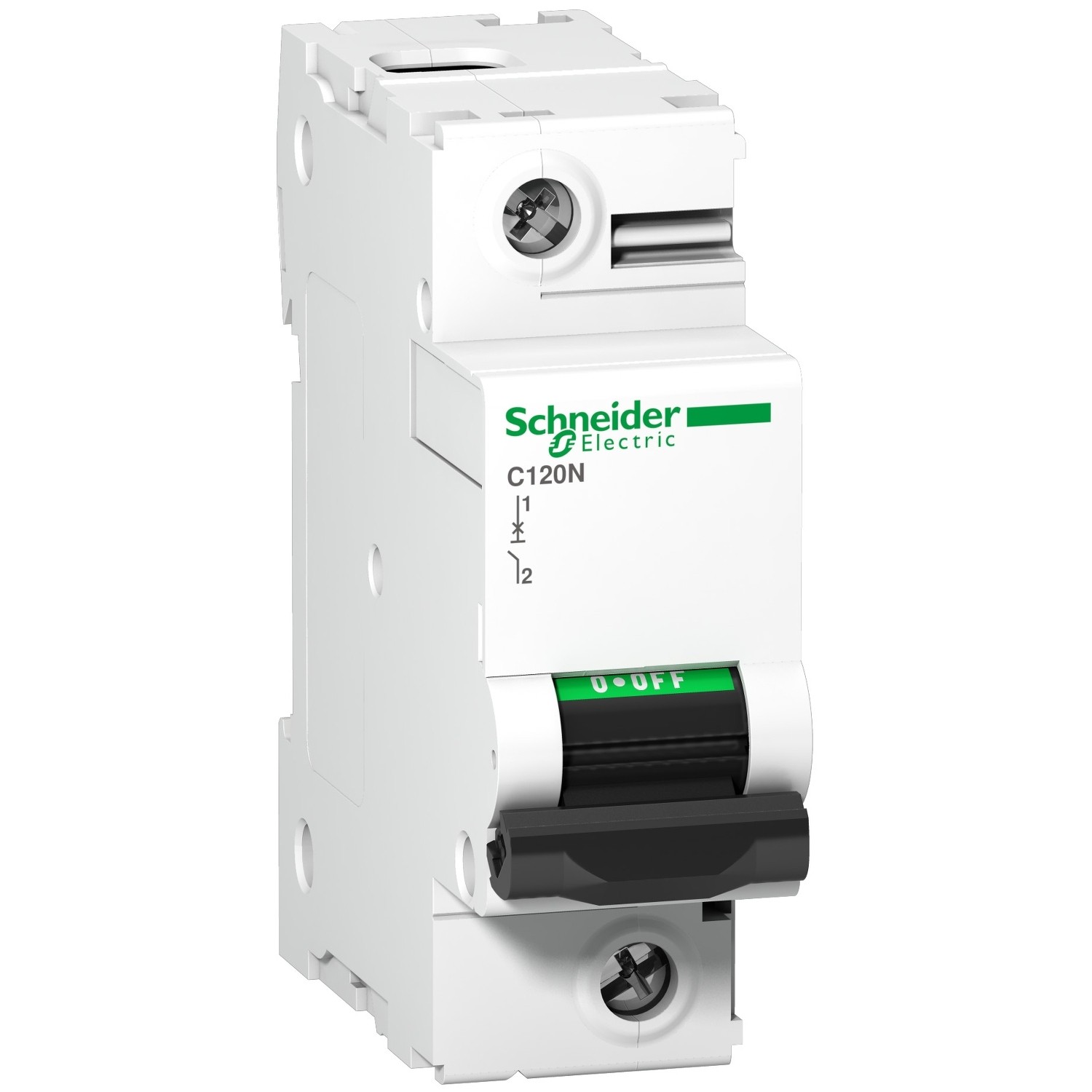

C120n - disjoncteur - 1p - 100a - courbe d

C120n - disjoncteur - 1p - 125a - courbe d

Acti 9 - disjoncteur c120h - 2p - 80a - courbe d - ui 500v ca - pdc : 10ka icu - 440 v ca | 15000 a icn - 230...400 V ca | 15ka icu - 380...415 V ca | 15ka icu -

Vigi c120 125a 2p 500 ma ac bloc differe

Vigi c120 125a 3p 500 ma ac bloc differe

Vigi c120 125a 4p 500 ma ac bloc differe

Vigi c120 125a 2p 30 ma a bloc different

Vigi c120 125a 2p 300 ma a bloc differen

Vigi c120 125a 2p 500 ma a bloc differen

Vigi c120 125a 3p 30 ma a bloc different

Vigi c120 125a 3p 300 ma a bloc differen

Vigi c120 125a 3p 500 ma a bloc differen

Prodis dt40 - disjoncteur - 1p+n - 6a - courbe b

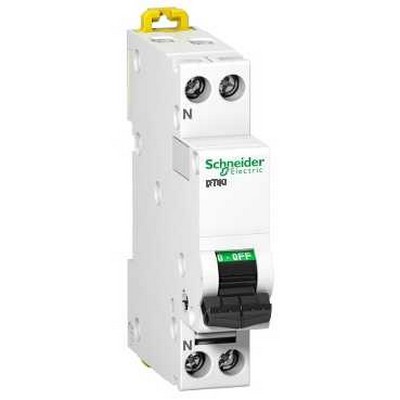

Prodis dt40 - disjoncteur - 1p+n - 16a - courbe b
