Acti 9 - disjoncteur ic60n - 1p - 32a - courbe c - pdc 10 ka - 220...240 Vca | 6000 a - 230 vca - ui 500 vca - uimp 6 kv - nf - larg. 2 Pas de 9 mm

Acti 9 - disjoncteur ic60n - 1p - 50a - courbe c - pdc 10 ka - 220...240 Vca | 6000 a - 230 vca - ui 500 vca - uimp 6 kv - nf - larg. 2 Pas de 9 mm

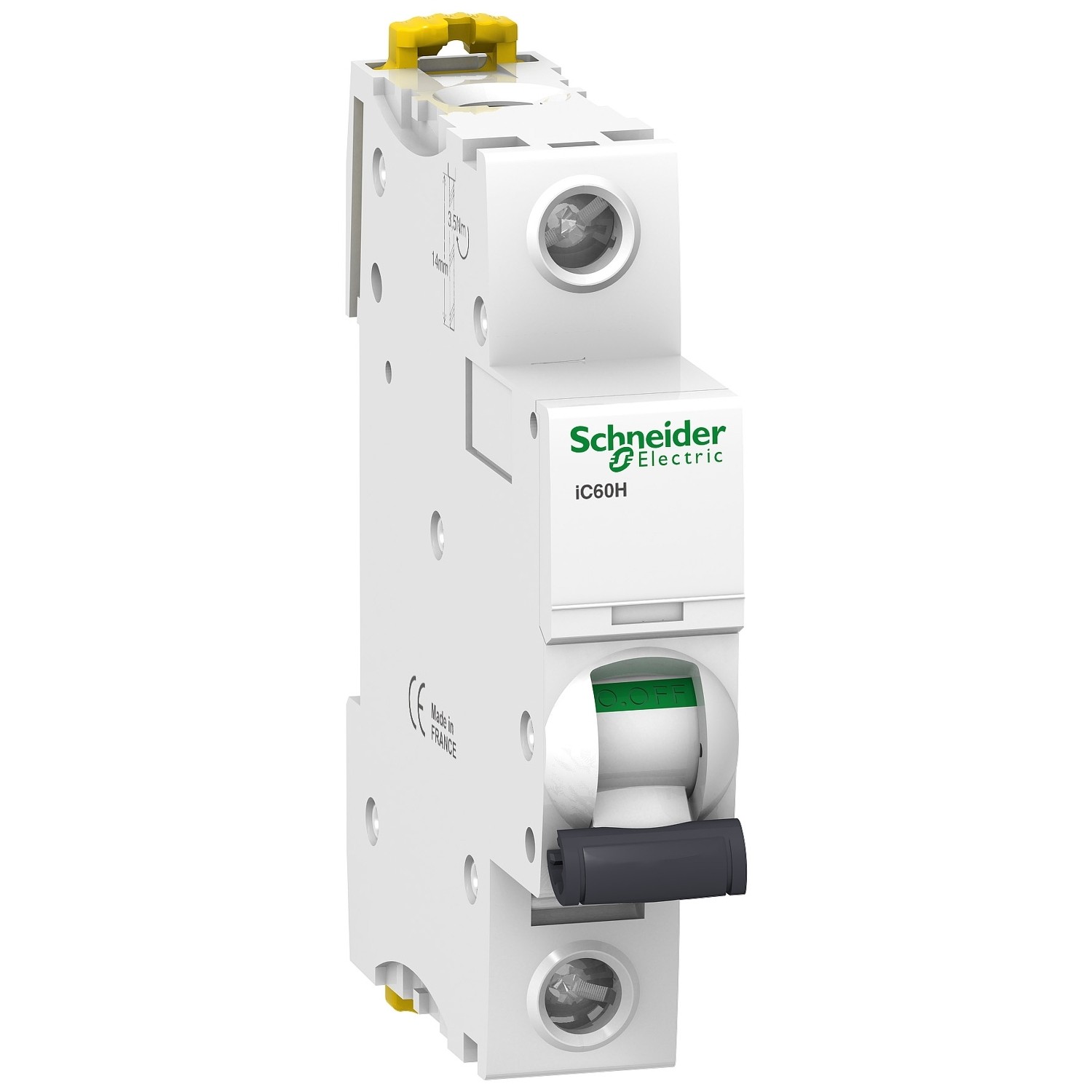

Cet acti9 ic60h est un disjoncteur miniature basse tension (mcb) multistandard avec bornes à double tunnel. Il s'agit d'un disjoncteur 1p+n à 1 pôle protégé, courant nominal 13a et courbe de déclenchement d. Le pouvoir nominal de coupure en court-circuit va jusqu'à 15ka à 220vac à 240vac conformément à la norme en/iec 60947-2 et 10000a à 230vac conformément à la norme en/iec 60898-1. Il est conforme à la fois à la norme industrielle en/iec 60898-1 et à la norme résidentielle en/iec 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Son indicateur visitrip unique réduit le temps d'intervention en indiquant le circuit défectueux. Sa bande verte visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de la manœuvre manuelle améliore sa durée de vie. L'endurance électrique est jusqu'à 10000 cycles. L'endurance mécanique est jusqu'à 20000 cycles. La tension d'isolation nominale ui est de 500 vac. Sa classe de limitation 3 (selon en/iec60898-1) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail din. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3. La couleur du produit est blanche (ral9003). Les dimensions sont (l) 36 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 0,25 kg. Il a un degré de protection ip20 (selon iec/en 60529) sur ses bornes. La température de fonctionnement est de -35°c à 70°c. La température de stockage est de -40°c à 85°c.

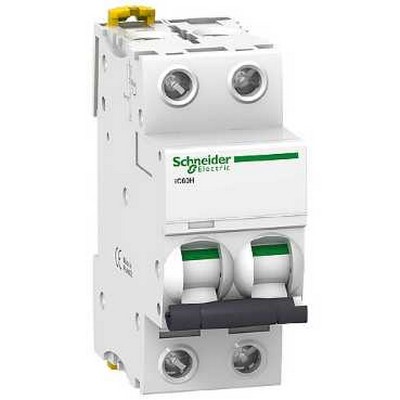

Acti 9 - disjoncteur ic60h - 2p - 50a - courbe c - pdc 10000 a - 400 vca | 10 ka - 440 vca | 15 ka - 380...415 Vca | 30 ka - 220...240 Vca - ui 500 vca - uimp 6 kv - nf - larg. 4 Pas de 9 mm

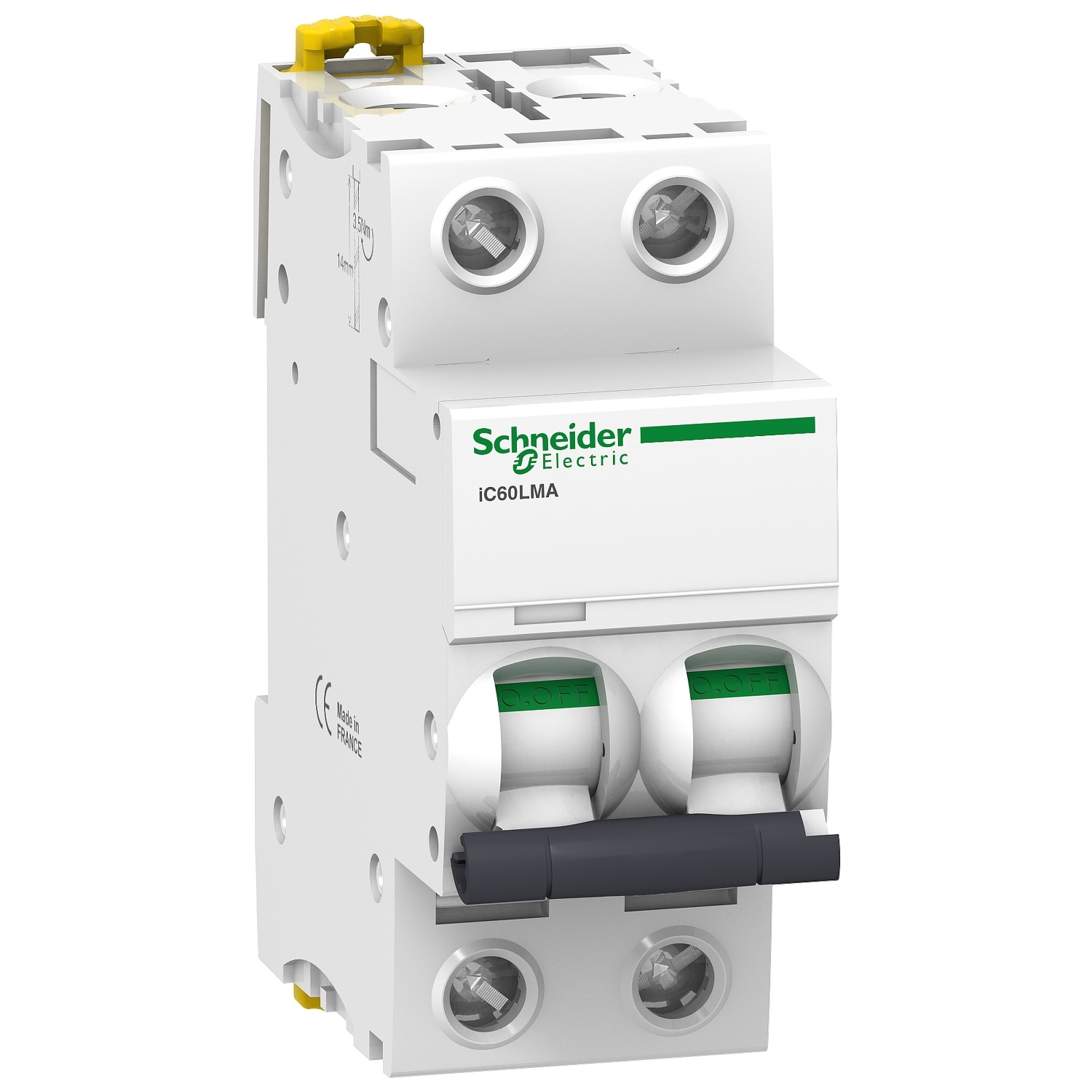

Acti 9 - disjoncteur ic60l - 2p - 12.5 - Ma - pdc 15 ka - 440 vca | 20 ka - 380...415 Vca | 40 ka - 220...240 Vca - ui 500 vca - uimp 6 kv - larg. 4 Pas de 9 mm

Acti 9 - disjoncteur ic60l - 1p - 40a - courbe c - pdc 15000 a - 230 vca | 20 ka - 220...240 Vca - ui 500 vca - uimp 6 kv - larg. 2 Pas de 9 mm

Acti 9 - disjoncteur ic60l - 2p - 4a - courbe c - pdc 100 ka - 220...240 Vca | 100 ka - 380...415 Vca | 15000 a - 400 vca | 70 ka - 440 vca - ui 500 vca - uimp 6 kv - larg. 4 Pas de 9 mm

Acti 9 - disjoncteur ic60l - 2p - 6a - courbe c - pdc 15000 a - 400 vca | 20 ka - 440 vca | 25 ka - 380...415 Vca | 50 ka - 220...240 Vca - ui 500 vca - uimp 6 kv - larg. 4 Pas de 9 mm

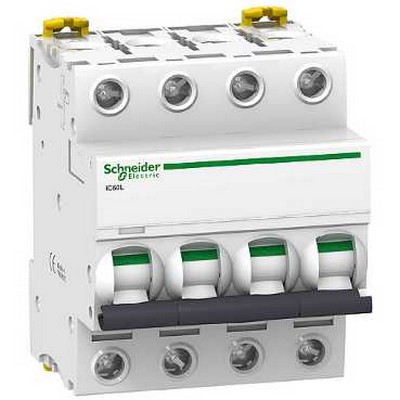

Acti 9 - disjoncteur ic60l - 4p - 2a - courbe c - pdc 100 ka - 220...240 Vca | 100 ka - 380...415 Vca | 15000 a - 400 vca | 70 ka - 440 vca - ui 500 vca - uimp 6 kv - larg. 8 Pas de 9 mm

Schneider electric - disjoncteur miniature (mcb) ic60l - disjoncteur 1p - in=40a - caractéristique k

Cet acti9 ic60l est un disjoncteur miniature basse tension (mcb). Il a 1p avec 1 pôle protégé, courant nominal 0,5a et courbe de déclenchement k. Le pouvoir nominal de coupure en court-circuit va jusqu'à 100ka à 220vac à 240vac conformément à la norme en/iec 60947-2 et 15000a à 230vac conformément à la norme en/iec 60898-1. Il est conforme à la fois à la norme industrielle en/iec 60898-1 et à la norme résidentielle en/iec 60947-2. Ce disjoncteur miniature est destiné à la protection contre les courts-circuits et les courants de surcharge dans toutes les applications. Son indicateur visitrip unique réduit le temps d'intervention en indiquant le circuit défectueux. Sa bande verte visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de la manœuvre manuelle améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale ui est de 500 vac. Sa classe de limitation 3 (selon en/iec60898-1) améliore le coût de protection des circuits en aval. Il est montable sur rail din. Sa largeur est de 2 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est iv. La couleur du produit est le blanc (ral9003). Les dimensions sont (l) 18 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 0,215 kg. Selon la norme iec 60529, le degré de protection est ip20 et ip40 en boîtier. La température de fonctionnement est de -35°c à 70°c. La température de stockage est de -40°c à 85°c.

Ce produit acti9 ik60n est un disjoncteur miniature basse tension (mcb). C'est un disjoncteur 3p avec 3 pôles protégés et 50a in courant nominal et courbe de déclenchement b. Le pouvoir nominal de coupure en court-circuit va jusqu'à 6000a à 400vac conformément à la norme en/iec 60898-1 et à la norme. Ce produit est conforme à la norme en/iec 60898-1. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Il a un double clip pour le démontage avec le jeu de barres en peigne en place. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement ue est de 400vac. La tension d'isolation nominale ui est de 440vac. La tension de tenue aux chocs nominale uimp est de 4 kv. La fréquence de fonctionnement est de 50hz ou 60hz. Il peut être monté sur rail din pour une installation modulaire. Sa largeur est de 6 pas de 9mm. La couleur du produit est le blanc (ral9003). Les dimensions sont (l) 54 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 300g. Il a un degré de protection ip20. Il devient ip40 une fois dans le boîtier modulaire selon la norme iec/en 60529. La température de fonctionnement est de -25°c à 60°c. La température de stockage est de -40°c à 85°c.

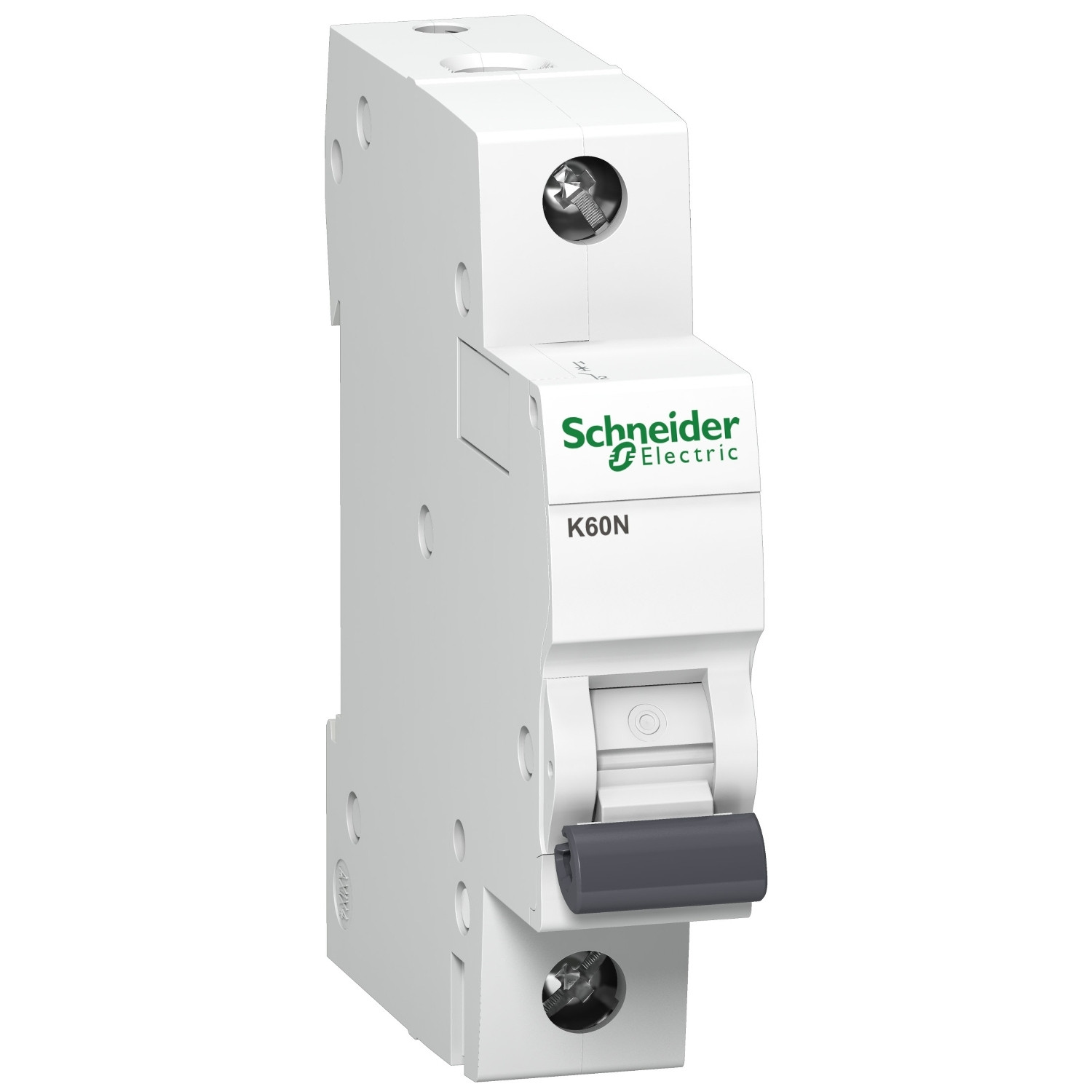

Ce produit acti9 ik60n est un disjoncteur miniature basse tension (mcb). Il s'agit d'un disjoncteur 1p avec 1 pôle protégé et un courant nominal de 63a in et une courbe de déclenchement c. Le pouvoir nominal de coupure en court-circuit va jusqu'à 6000a à 230vac conformément à la norme en/iec 60898-1 et à la norme. Ce produit est conforme à la norme en/iec 60898-1. Ce disjoncteur miniature combine les fonctions de protection des circuits contre les courts-circuits et les courants de surcharge, de contrôle et d'isolement. Il a un double clip pour le démontage avec le jeu de barres en peigne en place. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement ue est de 230vac. La tension d'isolation nominale ui est de 440vac. La tension de tenue aux chocs nominale uimp est de 4kv. La fréquence de fonctionnement est de 50hz ou 60hz. Il peut être monté sur rail din pour une installation modulaire. Sa largeur est de 2 pas de 9mm. La couleur du produit est le blanc (ral9003). Les dimensions sont (l) 18 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 100g. Il a un degré de protection ip20. Il devient ip40 une fois dans le boîtier modulaire selon la norme iec/en 60529. La température de fonctionnement est de -25°c à 60°c. La température de stockage est de -40°c à 85°c.

Ce produit acti9 ik60n est un disjoncteur miniature (mcb) basse tension. Il s'agit d'un disjoncteur 3p avec 3 pôles protégés et un courant nominal de 50 a in et une courbe de déclenchement c. Le pouvoir nominal de coupure en court-circuit va jusqu'à 6 000 a à 400 vac conformément à la norme en/iec 60898-1 et à la norme. Ce produit est conforme à la norme en/iec 60898-1. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges. Il dispose d'un double clip pour le démontage avec le jeu de barres en peigne en place. Il a une endurance électrique allant jusqu'à 10 000 cycles et une endurance mécanique allant jusqu'à 20 000 cycles. La tension de fonctionnement ue est de 400vac. La tension d'isolation nominale ui est de 440 vac. La tension de tenue aux chocs nominale uimp est de 4 kv. La fréquence de fonctionnement est de 50 hz ou 60 hz. Il peut être monté sur rail din pour une installation modulaire. Sa largeur est de 6 pas de 9mm. La couleur du produit est blanc (ral9003).

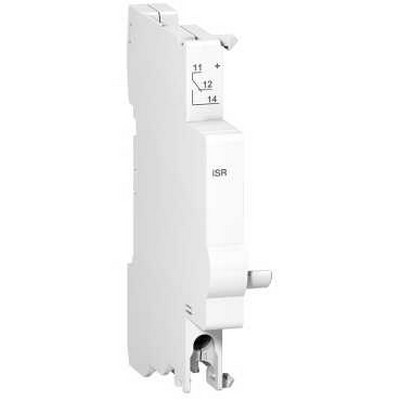

Acti9, isr auxiliaire report de signalisation
