Cet acti9 idpn vigi est un disjoncteur différentiel modulaire avec protection contre les surintensités (rcbo). Il a 2p avec 1 pôle protégé, courant nominal 25a et courbe de déclenchement c. Cet appareil de type a-si a une sensibilité de 300ma. Le pouvoir de coupure à 230vac est de 10000a selon iec 61009-1. Ce produit protège contre les courts-circuits, la surcharge des câbles, les chocs électriques par contact indirect et les risques d'incendie. Son indicateur de défaut à la terre en face avant permet une identification rapide du type de défaut. Il apporte une solution sûre et fiable pour les applications commerciales et industrielles avec un pouvoir de coupure élevé. Ce produit est conforme à la norme en/iec 61009-2-1. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement ue est de 220vac à 240vac. La tension d'isolation nominale ui est de 400vac. La tension de tenue aux chocs nominale uimp est de 4kv. La fréquence est de 50hz. Il est montable sur rail din. La largeur au pas de 9 mm est de 4. La couleur du produit est blanche (ral9003). Les dimensions sont (l) 36 mm x (h) 85 mm x (p) 73 mm. Le poids est de 125g. Selon la norme iec 60529, le degré de protection est ip20 et ip40 en boîtier. La température de fonctionnement est de -25°c à 60°c. La température de stockage est de -40°c à 85°c.

Tension normale: 230/400 v. Plage de raccordement max. Fils souple/rigide: 16 - 25 mm². Agréments: cebec. Conformes aux normes en 60947-2, 60898-1

Disjoncteur modulaire ic60n, 3p, 13a, car. B. Utilisation de l'appareil : distribution - série : acti 9 - type de produit ou de composant : disjoncteur miniature - désignation de l'appareil : ic60n - type de réseau : dc, ac - conception du déclencheur : surintensité-court-circuit - pouvoir de coupure : 10 ka icu selon en/iec 60947-2 -

Cet acti9 ic60h est un disjoncteur miniature basse tension (mcb) multistandard avec bornes à double tunnel. Il s'agit d'un disjoncteur 4p à 4 pôles protégés, courant nominal 6a et courbe de déclenchement d. Le pouvoir nominal de coupure en court-circuit va jusqu'à 30ka à 220vac à 240vac conformément à la norme en/iec 60947-2 et 10000a à 400vac conformément à la norme en/iec 60898-1. Il est conforme à la fois à la norme industrielle en/iec 60898-1 et à la norme résidentielle en/iec 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Son indicateur visitrip unique réduit le temps d'intervention en indiquant le circuit défectueux. Sa bande verte visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de la manœuvre manuelle améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale ui est de 500 vac. Sa classe de limitation 3 (selon en/iec60898-1) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail din. Sa largeur est de 8 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est iv. La couleur du produit est le blanc (ral9003). Les dimensions sont (l) 72 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 0,5 kg. Il a un degré de protection ip20 (selon iec/en 60529) sur ses bornes. La température de fonctionnement est de -35°c à 70°c. La température de stockage est de -40°c à 85°c.

Cet acti9 ic60h est un disjoncteur miniature basse tension (mcb) multistandard avec bornes à double tunnel. Il s'agit d'un disjoncteur 1p à 1 pôle protégé, courant nominal 40a et courbe de déclenchement b. Le pouvoir nominal de coupure en court-circuit va jusqu'à 15ka à 220vac à 240vac conformément à la norme en/iec 60947-2 et 10000a à 230vac conformément à la norme en/iec 60898-1. Il est conforme à la fois à la norme industrielle en/iec 60898-1 et à la norme résidentielle en/iec 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Son indicateur visitrip unique réduit le temps d'intervention en indiquant le circuit défectueux. Sa bande verte visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de la manœuvre manuelle améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale ui est de 500 vac. Sa classe de limitation 3 (selon en/iec60898-1) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail din. Sa largeur est de 2 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est iv. La couleur du produit est le blanc (ral9003). Les dimensions sont (l) 18 mm x (h) 85 mm x (p) 78,5 mm. Le poids est de 0,215 kg. Il a un degré de protection ip20 (selon iec/en 60529) sur ses bornes. La température de fonctionnement est de -35°c à 70°c. La température de stockage est de -40°c à 85°c.

Ce produit clario idpn est un disjoncteur miniature basse tension (mcb). Il s'agit d'un disjoncteur 1p+n avec 1 pôle protégé et courant nominal 6a in et courbe de déclenchement c. Le pouvoir de coupure en court-circuit nominal icn est jusqu'à 4500a à 230vac conformément à la norme en/iec 60898-1. Ce produit est conforme à la fois à la norme industrielle en/iec 60898-1 et à la norme résidentielle en/iec 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. Il convient à l'isolation dans le secteur industriel selon la norme iec/en 60898-1. Il a une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement ue est de 230vac. La tension d'isolation nominale ui est de 400vac. La tension de tenue aux chocs nominale uimp est de 4 kv. La fréquence de fonctionnement est de 50hz ou 60hz. Il peut être monté sur rail din pour une installation modulaire. Sa largeur est de 2 pas de 9mm. Le degré de pollution est de 3. La couleur du produit est blanche (ral9003). Les dimensions sont (l) 18 mm x (h) 81 mm x (p) 78 mm. Le poids est de 115g. Selon la norme iec 60529, le degré de protection est ip20 et ip40 en boîtier. La température de fonctionnement est de -25°c à 70°c. La température de stockage est de -40°c à 70°c.

Barre collectrice schneider electric clario ic40, pouvant être coupé à la longueur requise, tension nominale de tenue aux chocs 6 kv

Gamme : acti9 type de produit ou équipement : peigne de raccordement catégorie d'accessoire : kit prises de tension pour connecteurs séparables description des lignes : 3p + n nombre total de modules de 18 mm : 24

Acti9 ihp - kit de programmation - pour ihp+ 1 ou 2 canaux

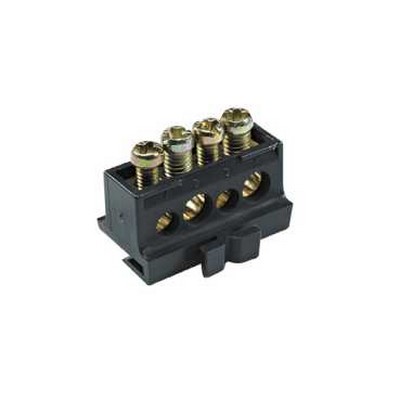

Prismaset g active - bornier répartiteur - 80a - 500v - 4 trous - départs 2x10mm² + 2x16mm²

Interrupteur d'alimentation ng 125 n, 2p, 10a, c-charaktersitik. Gamme de produits : série ng 125 : activsense 9-produit ou type de composant : interrupteur d'alimentation - brève description de l'appareil : ng 125 n-type : ac, dc technologie du déclencheur : capacité du circuit magnéto-thermique : 10ka icu gema? En/iec 60947-2 - 500 v ac 50/60 hz, 20 ka icu gema? En/cei 60947-2-

Le disjoncteur ng125n 18625 est conforme aux exigences des normes cei 60947-2, en 60947-2 et combine les fonctions suivantes : protection des circuits contre les courants de court-circuit protection contre les surcharges. Possibilité de cloisonnement dans les installations électriques industrielles selon iec/en 60947-2. Indication de déclenchement au moyen d'un indicateur d'état mécanique rouge à l'avant du disjoncteur

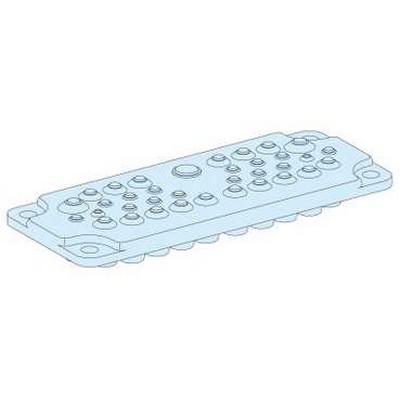

Plaque passe-câbles à membrane, 35 entrées

Ce resi9 est un disjoncteur modulaire à courant résiduel avec protection contre les surintensités (rcbo). C'est un disjoncteur 1p+n avec 1 pôle protégé, 20 a en courant nominal et courbe de déclenchement c. La classe de protection différentielle est de type a avec une sensibilité de 30 ma. La temporisation de protection fuite à la terre est instantanée. La capacité de coupure de court-circuit nominale icn peut atteindre 4500 a selon la norme en/iec 61009-2-1. Ce produit protège contre les courts-circuits, les surcharges de câble, les chocs électriques dus à des contacts indirects et les risques d'incendie. Une bande verte sur le maneton garantit l'ouverture de tous les pôles dans des conditions de sécurité. Son mécanisme de fermeture rapide, sa résistance aux surtensions et ses limites de performance élevées améliorent sa durée de vie. Ce produit est conforme à la norme en/iec 61009-2-1. Elle a une endurité électrique allant jusqu'à 20 000 cycles et une endurité mécanique allant jusqu'à 20 000 cycles. La tension de fonctionnement ue est de 230 vca. La tension de tenue aux ondes de choc uimp est de 4 kv. La fréquence de fonctionnement est de 50 hz ou 60 hz. Il est montable sur rail din. La largeur en pas de 9 mm est de 4. La couleur du produit est le blanc (ral9003). Les dimensions sont (w) 36 mm x (h) 74 mm x (d) 90 mm. Le poids est de 190 g. Il possède un degré de protection ip20. Il devient ip40 une fois dans le boîtier modulaire selon la norme iec/en 60529. La température de fonctionnement est de -25°c à 40°c. La température de stockage est de -30°c à 70°c.

Acti 9 - interrupteur différentiel - iid - 4p - 63a - 300ma - sélectif - type a-si - 10ka - ue : 380...415 V ca 50/60 hz - ui : 500v ca 50/60 hz - uimp : 6kv - coupure pleinement apparente - en/cei 61008-1 - largeur : 8 pas de 9 mm - blanc
